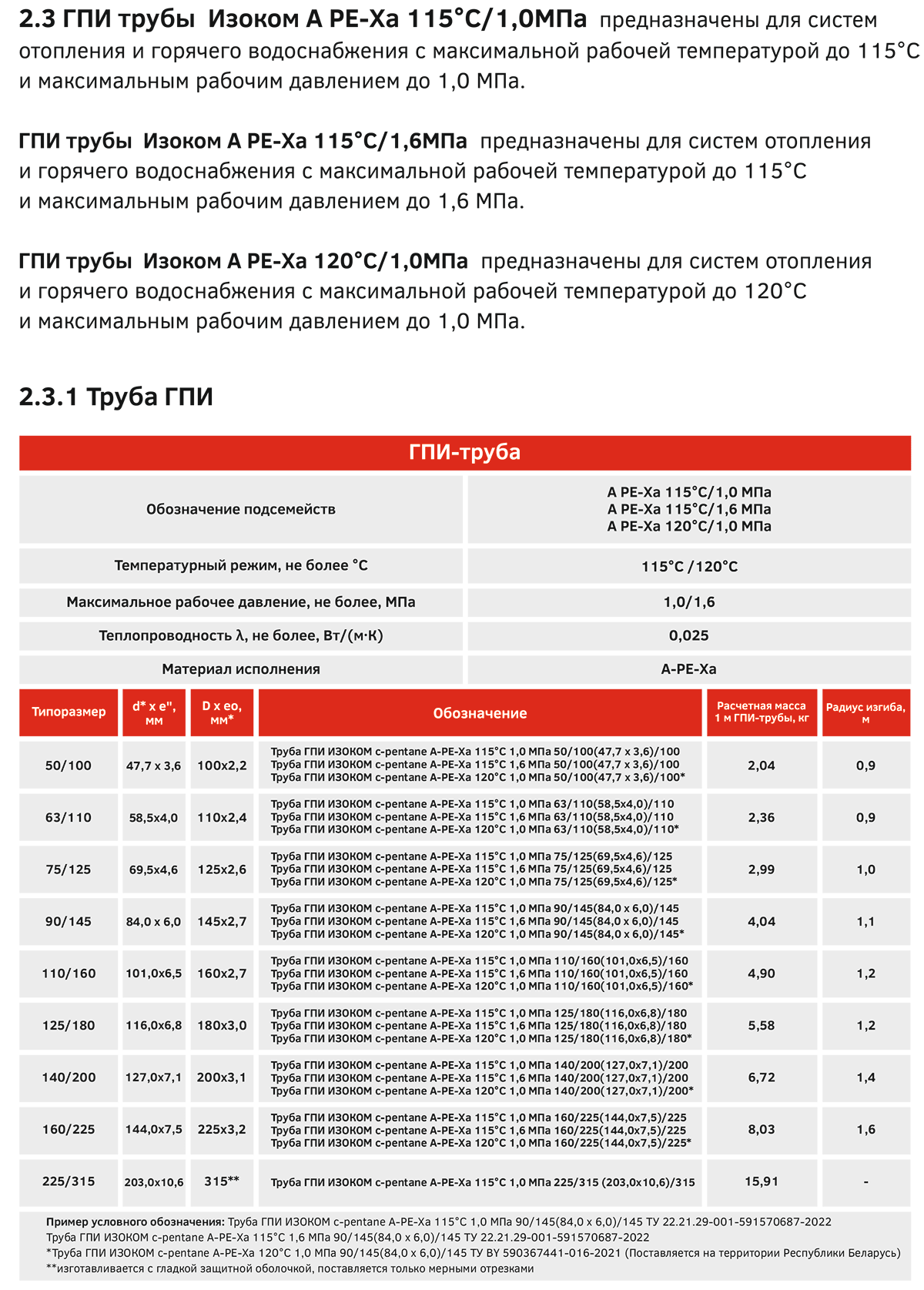

ГПИ трубы Изоком А PE-Xа 115°С 1/1.6 МПа, A-Pe-Xa 120°С 1 МПа

Область применения ГПИ-труб Изоком Пласт

Гибкие полимерные изолированные трубы (ГПИ-трубы), фасонные части и фасонные изделия к ним предназначены для бесканальной прокладки и прокладки в непроходных каналах и футлярах трубопроводов систем отопления, холод ного и горячего водоснабжения с максимальной температурой теплоносителя  и максимальным рабочим давлением 75°C/1,0МПа, 95°C/0,6МПа, 95°C/1,0МПа, 115°С/1,0МПа, 115°С/1,6МПа, 120°С/1,0МПа по графику качественного регулирования:

• труба ИЗОКОМ A-PE-RT тип II 75°C 1,0 МПа используется для систем холодного и горячего водоснабжения с максимальной рабочей температурой до 75°C и максимальным рабочим давлением до 1,0 МПа;
• труба ИЗОКОМ PE-Ха 95°C 0,6 МПа используется для систем отопления, холодного и горячего водоснабжения с максимальной рабочей температурой до 95°C и максимальным рабочим давлением до 0,6 МПа;
• труба ИЗОКОМ PE-Ха 95°C 1,0 МПа используется для систем отопления, холодного и горячего водоснабжения с максимальной рабочей температурой до 95°C и максимальным рабочим давлением до 1,0 МПа;
• труба ИЗОКОМ А-PE-Ха 95°C 1,0 МПа используется для систем отопления, холодного и горячего водоснабжения с максимальной рабочей температурой до 95°C и максимальным рабочим давлением до 1,0 МПа;
• труба ИЗОКОМ А-PE-Ха 115°C 1,0 МПа используется для систем отопления, холодного и горячего водоснабжения с максимальной рабочей температурой до 115°C и максимальным рабочим давлением до 1,0 МПа;
• труба ИЗОКОМ А-PE-Ха 115°C 1,6 МПа используется для систем отопления, холодного и горячего водоснабжения с максимальной рабочей температурой до 115°C и максимальным рабочим давлением до 1,6 МПа;
• труба ИЗОКОМ А-PE-Ха 120°C 1,0 МПа используется для систем отопления, холодного и горячего водоснабжения с максимальной рабочей температурой до 120°C и максимальным рабочим давлением до 1,0 МПа.

Для повышения энергоэффективности, снижения эксплуатационных затрат и увеличения амортизации применяются ГПИ-трубы ИЗОКОМ с-pentane на вспенивателе циклопентан с улучшенными теплоизоляционными характеристиками.

Конструкция ГПИ-труб Изоком Пласт

ГПИ-трубы представляют собой конструкцию, состоящую из напорной трубы из сшитого полиэтилена, армированного (неармированного) синтетическими нитями, слоя тепловой изоляции и защитной полиэтиленовой оболочки.

Напорная полимерная труба является одним из основных элементов конструкции ГПИ-трубы, на которую воздействуют давление и температура теплоносителя.

Технологический процесс изготовления ГПИ-труб обеспечивает прочное соединение напорных полимерных труб и отдельных слоев между собой.

Для изготовления слоя тепловой изоляции ГПИ-труб и фасонных изделий на вспенивателе СО2 (ППУ СО2) применяются компоненты А (полиол) и Б (изоционат), которые смешиваются машинами низкого давления в процессе производства. Для изготовления слоя тепловой изоляции ГПИ-труб и фасонных изделий на вспенивателе С-pentane (ППУ с-pentane) применяются трехкомпонентные системы – компонент А (полиол), компонент Б (изоционат) и с-pentane (циклопентан), которые в технологических режимах смешиваются на машинах высокого давления в взрывобезопасном исполнении.

Защитная полиэтиленовая оболочка ГПИ-труб и фасонных изделий предназначена для защиты от внешних воздействий на слой тепловой изоляции. Защитная оболочка ГПИ-труб представляет собой бесшовное гофрированное покрытие, имеющее жесткое сцепление со слоем тепловой изоляции.

Конструкция ГПИ-трубы ИЗОКОМ А-PERT тип II 75/1,0 и ИЗОКОМ А-PEX 95/1,0
показана на рисунке 1.1.
Конструкция ГПИ-трубы ИЗОКОМ PE-Ха 0,6 МПа/1,0МПа показана на рисунке 1.2.
Конструкция ГПИ-трубы ИЗОКОМ А-PEX 115/1,0, ИЗОКОМ А-PEX 115/1,6 и ИЗОКОМ
А-PEX 120/1,0 показана на рисунке 1.3.

Обозначение ГПИ-труб Изоком Пласт

Обозначение ГПИ-труб ИЗОКОМ состоит из:

• слов «Труба ГПИ»;
• торгового наименования трубы «ИЗОКОМ»;
• обозначения вспенивателя на основе циклопентана «с-pentane»;
• обозначения армирующего слоя полимерной трубы «А»;
• обозначения материала полимерной трубы «PE-Ха»;
• обозначения максимальной температуры теплоносителя;
• обозначения максимального рабочего давления;
• обозначения типоразмера ГПИ-трубы;
• обозначения номинального наружного диаметра и толщины стенок полимерных труб в скобках, мм;
• обозначения наружного диаметра ГПИ-трубы, мм;
• обозначения технических условий (ТУ BY 590367441.007-2015 либо ТУ 22.21.29-001-591570687-2022)

Примеры условных обозначений:

ГПИ-труба ИЗОКОМ А-PE-RT тип II 75°C / 1,0МПа
Труба ГПИ ИЗОКОМ А PE-RT тип II 75°С 1,0 МПа 90/125 (84,0х6,0)/125 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane А-PE-RT тип II 75°С 1,0 МПа 90/125 (84,0х6,0)/125 ТУ 22.21.29-001- 591570687-2022

ГПИ-труба ИЗОКОМ PE-Xa 95°C / 0,6 МПа
Труба ГПИ ИЗОКОМ PE-Ха 95°С 0,6 МПа 110/160 (110x10,0)/160 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane PE-Ха 95°С 0,6 МПа 110/160 (110x10,0)/160 ТУ 22.21.29-001-591570687-2022

ГПИ-труба ИЗОКОМ PE-Xa 95°C / 1,0 МПа
Труба ГПИ ИЗОКОМ PE-Ха 95°С 1,0 МПа 110/160 (110х15,1)/100 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane PE-Ха 95°С 1,0 МПа 110/160 (110х15,1)/160 ТУ 22.21.29-001-591570687-2022

ГПИ-труба ИЗОКОМ А-PE-Xa 95°C /1,0 МПа
Труба ГПИ ИЗОКОМ А-PE-Ха 95°С1,0 МПа 90/125 (84,0х6,0)/125 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane А PE-Ха 95°С1,0 МПа 90/125 (84,0х6,0)/125 ТУ 22.21.29-001-591570687-2022

ГПИ-труба ИЗОКОМ А 115°C / 1,0 МПа
Труба ГПИ ИЗОКОМ А PE-Ха 115°С 1,0 МПа 75/125 (69,5х4,6)/125 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane А PE-Ха 115'С 1,0 МПа 75/125 (69,5х4,6)/125 ТУ 22.21.29-001-591570687-2022

ГПИ-труба ИЗОКОМ А 115°C / 1,6 МПа
Труба ГПИ ИЗОКОМ А PE-Ха 115°С 1,6 МПа 75/125 (69,5х4,6)/110 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane А PE-Ха 115'С 1,6 МПа 75/125 (69,5х4,6)/125 ТУ 22.21.29-001-591570687-2022

ГПИ-труба ИЗОКОМ А 120°C / 1,0 МПа
Труба ГПИ ИЗОКОМ А PE-Ха 120°С 1,0 МПа 75/125 (69,5х4,6)/125 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane А PE-Ха 115'С 1,0 МПа 75/110 (69,5х4,6)/125 ТУ 22.21.29-001-591570687-2022

ГПИ-труба ИЗОКОМ 95/0,6 двухтрубное исполнение
Труба ГПИ ИЗОКОМ PE-Ха 95°С 0,6 МПа (40+40)/125 (40x3,7+40x3,7)/125 ТУ BY 590367441.007-2015
Труба ГПИ ИЗОКОМ c-pentane PE-Ха 95°С 0,6 МПа (40+40)/125 (40x3,7+40x3,7)/125 ТУ 22.21.29-001-591570687-2022

Маркировка, транспортировка ГПИ-труб Изоком Пласт

Маркировка ГПИ-труб

На наружной поверхности ГПИ-труб могут наноситься маркирующие продольные сплошные полосы различного цвета.

Маркировку наносят методом цветной печати или другим способом, обеспечивающим
сохранность и не ухудшающим качество поверхности полиэтиленовой оболочки ГПИ-трубы.

Маркировка включает в себя: товарный знак и/или наименование изготовителя, условное обозначение ГПИ-труб без слова «труба», дату изготовления (месяц, год), номер партии.

Транспортировка

Транспортировка ГПИ-труб, фасонных частей и фасонных изделий, а также комплектующих изделий и материалов производится любым видом транспорта в соответствии с требованиями, установленными для данного вида транспорта и обеспечивающими сохранность груза.

Длинномерные отрезки ГПИ-трубы следует транспортировать в бухтах или на барабанах.

Транспортировка ГПИ-труб мерными отрезками

При транспортировке ГПИ-труб мерными отрезками максимальную длину отрезка выбирают в зависимости от габаритов используемого транспорта. Допускается изгиб ГПИ-труб с радиусом изгиба, не превышающим минимально допустимое значение для данного типоразмера ГПИ-труб.

Транспортировка труб в бухтах

Транспортировка ГПИ-труб в бухтах осуществляется в кузове (фургоне) транспортного средства,
обладающего необходимыми габаритами для загрузки в них бухты.

При транспортировке бухты с ГПИ-трубами должны быть уложены на ровную поверхность транспортного средства, без острых граней и неровностей.

В транспорте должны быть предусмотрены приспособления, предотвращающие перемещение бухты во время движения транспорта. Запрещается использовать для этих целей металлические тросы, цепи, проволоку и другие материалы, способные
повредить защитную оболочку трубы.

Допускается осуществлять перевозку ГПИ-трубы в бухтах в вертикальном положении. При транспортировании бухт в вертикальном положении бухта должна быть зафиксирована с цепью исключения вероятности падения и скатывания.

ГПИ-трубы в бухтах во время транспортировки связаны фиксирующими ремнями (стяжками). При намотке в бухту каждый виток ГПИ-трубы последовательно фиксируется стяжками минимум в четырех местах по периметру окружности бухты. Дополнительно при помощи ремней фиксируются начало и конец ГПИ-трубы.

Транспортировка ГПИ-труб на барабанах

ГПИ-трубы, намотанные на барабан, транспортируются при помощи седельного тягача и прицепа. Модели и конструкции полуприцепов позволяют осуществлять транспортировку до четырех барабанов одновременно. Длина прицепа для транспортировки одного барабана составляет 9 метров; для транспортировки двух и более барабанов — 13 метров.

При транспортировке на барабане концы ГПИ-труб должны быть надежно закреплены. Допускается транспортировка на одном барабане двух или более отрезков ГПИ-трубы, в том числе и различных типоразмеров.

Общие положения

Хранение ГПИ-труб, фасонных частей, фасонных изделий, комплектующих изделий и материалов необходимо осуществлять в соответствии с требованиями изготовителя продукции.
Условия хранения должны обеспечить их сохранность в течение всего времени хранения.

Хранение ГПИ-труб

Длинномерные отрезки ГПИ-труб следует хранить смотанными в бухты или на специальных барабанах.
Отрезки труб следует хранить в штабелях или на стеллажах.

Места хранения должны располагаться на расстоянии не менее одного метра от нагревательных приборов, легковоспламеняющихся и горючесмазочных материалов, а также веществ, к которым материал ГПИ-труб химически нестоек и контакт с которыми не приводит к повреждению ГПИ-труб.

Торцы ГПИ-труб должны быть защищены заглушками заводского изготовления или полиэтиленовой пленкой толщиной не менее 100 мкм в два слоя с фиксацией ее клейкой лентой. Заглушки (или защитная пленка) снимаются после транспортировки ГПИ-трубы к месту проведения монтажных работ и размотки ее вдоль траншеи (или в траншею) непосредственно перед началом работ.

Концы ГПИ-труб при хранении в бухтах и на барабанах должны быть надежно закреплены. Запрещается использовать для этих целей проволоку, цепи, металлические ленты и другие предметы, которые могут повредить полиэтиленовую оболочку ГПИ-труб.

Площадки для хранения ГПИ-труб следует располагать в местах, не подверженных подтоплению водой.

Площадка для хранения ГПИ-труб должна быть плоской, без камней и других предметов, имеющих острые кромки или абразивные поверхности, которые могут повредить полиэтиленовую оболочку ГПИ-труб.
В качестве подкладок при обустройстве мест хранения ГПИ-труб могут быть использованы деревянные щиты, мешки с песком, песчаные подушки и др.

При длительном хранении бухты с ГПИ-трубами следует располагать горизонтально на ровной или наклонной поверхности, обеспечивающей равномерную опору по всему периметру бухты. В случае хранения на наклонной поверхности необходимо принять меры, препятствующие соскальзыванию бухты. Допускается складирование бухт в два яруса. При этом необходимо обеспечить надежное крепление бухт, препятствующее скатыванию.

В случае непродолжительного хранения (например, на строительном площадке) допускается хранение бухты в вертикальном положении. При этом должны быть предприняты меры, направленные на предотвращение возможности самопроизвольного скатывания бухты.

При хранении труб в штабелях высота штабеля выбирается в зависимости от диаметра ГПИ-труб (но не более двух метров). Высота штабеля должна исключать возможность деформации ГПИ-труб и обеспечивать легкий доступ к верхним рядам. Штабелированные ГПИ-трубы должны быть зафик-сированы для предотвращения случайного выпадения или раскатывания ГПИ-труб путем установки по всей его ширине надежных ограничителей.

При хранении ГПИ-труб на оборудованных складах рекомендуется осуществлять хранение на стеллажах. Расстояние между опорами стеллажа не должно превышать один метр.
Концы ГПИ-труб в штабеле (на стеллаже) должны быть ориентированы таким образом, чтобы этикетки (маркировка) труб располагалась в одном месте. Это облегчит их последующую идентификацию.
Также необходимо обеспечить свободный доступ к маркировке ГПИ-труб. При температуре хранения ниже 0°С не допускается, чтобы полиэтиленовая оболочка ГПИ-трубы подвергалась толчкам, ударам, перегибам.

Хранение соединительных элементов, комплектующих изделий и материалов

Фасонные части и фасонные изделия, комплектующие изделия и материалы необходимо хранить упакованными в тару изготовителя продукции в закрытых помещениях или контейнерах в соответствии с маркировкой, нанесенной на упаковку изделия.

• Допускается хранение на стеллажах без упаковки в горизонтальном или вертикальном положении высотой в один ряд, а также в отапливаемых помещениях на расстоянии не менее одного метра от нагревательных приборов. В период проведения монтажа трубопровода комплектующие изделия и материалы следует хранить в специально отведенных местах, имеющих спланированное основание.
• Термоусаживаемые полиэтиленовые муфты должны располагаться в помещениях или под навесом в заводской упаковке.
• Муфты должны храниться в вертикальном положении.
• Компоненты ППУ должны храниться в сухих вентилируемых помещениях с температурой воздуха от плюс 5°С до плюс 25°С. В помещениях, предназначенных для хранения компонентов ППУ, запрещается постоянное пребывание людей.

Рекомендации по производству работ

При производстве работ по строительству и реконструкции тепловых сетей с применением ГПИ-труб ИЗОКОМ необходимо руководствоваться требованиями типовой технологической карты на прокладку ТТК 100029434, а также установленными действующими нормативно-техническими документами.

Организацию и производство работ (технологическую последовательность выполнения работ, применение необходимых для укладки сетей машин, механизмов, инструментов и приспособлений, контроль качества работ и т.д.) осуществляют в строгом соответствии с проектной документацией, проектом организации строительства (ПОС), проектом производства работ (ППР), инструкциями, регламентирующими выполнение работ по прокладке наружных сетей и другими действующими НПА.

Размотка ГПИ-труб из бухты

В процессе размотки не допускается заламывать и перегибать ГПИ-трубу. Размотку ГПИ-трубы из бухты следует выполнять вручную, раскатывая бухту вдоль траншеи. Следует избегать перетаскивания ГПИ-труб через дороги, по каменистой почве. При раскатывании бухты необходимо следить за тем, чтобы на пути размотки не попадались камни и другие предметы, имеющие острые выступающие грани. Допускается осуществлять размотку ГПИ-трубы непосредственно в траншею.

Для предотвращения возможных повреждений защитной оболочки ГПИ-трубы следует использовать подставки или другие защитные приспособления. Допускается использование при размотке бухты с ГПИ-трубой специального механического размотчика.

Запрещается разрезать одновременно все фиксирующие ремни бухты с ГПИ-трубой. Освобожденная от ремней ГПИ-труба подвержена самопроизвольному раскручиванию, что может привести к серьезным травмам среди находящихся поблизости людей, а также к повреждению защитной оболочки ГПИ-трубы.

При размотке ГПИ-трубы из бухты следует определить начало и конец ГПИ-трубы. Размотка производится с конца ГПИ-трубы. Фиксирующие ремни разрезаются по мере размотки ГПИ-трубы, последовательно освобождая каждый виток ГПИ-трубы. При этом необходимо следить за тем, чтобы развернутый виток не был скручен, поскольку в этом случае возможны образования заломов напорной ГПИ-трубы или повреждения полиэтиленовой оболочки.

Размотка ГПИ-труб с барабана производится непосредственно с автотранспорта. Должны быть приняты технически меры, обеспечивающие притормаживание вращающегося барабана. С концом ГПИ-трубы, оставшемся на барабане, следует обращаться крайне осторожно. Не допускается присутствие рабочих на траектории схода ГПИ-трубы.

При размотке с транспорта необходимо предпринять меры, препятствующие касанию защитной оболочкой поверхности земли. Для этих целей следует использовать специальные скользящие опоры, мягкие подкладки или другие средства, обеспечивающие сохранность ГПИ-трубы.

Размотка производится вручную с использованием мягких строп.

Допускается размотка при помощи трактора или другой строительной техники.

При отрицательных температурах наружного воздуха необходимо проведение специальных мероприятий по обеспечению требуемых условий работы с ГПИ-трубами. Полиэтиленовая оболочка ГПИ-трубы в таких условиях становится более жесткой и менее устойчивой к внешним воздействиям. Поэтому ГПИ-трубы не должны подвергаться резким механическим воздействиям - ударам, толчкам и т.д.

Размотку и укладку ГПИ-трубы в траншею следует производить только после предварительного прогрева ГПИ-трубы.

При отрицательных температурах наружного воздуха перед размоткой бухту с трубой рекомендуется выдержать в отапливаемом помещении не менее 8-10 часов.

При хранении ГПИ-труб на открытом воздухе или неотапливаемых помещениях перед началом размотки бухту необходимо прогреть тепловой пушкой в специальной палатке. Допускается накрыть бухту брезентом или другим рулонным материалом. Время прогрева бухты - 60-90 минут, в зависимости от  погодных условий и температуры окружающей среды.

Инструменты и материалы

Оборудование для прогрева бухты с ГПИ-трубой включает в себя:

• палатка (или брезент);
• две тепловые пушки;
• два тепловых рукава;
• рулетка, линейка;
• маркер;
• молоток;
• два тепловых рукава;
• труборез.

Длина подготавливаемого участка ГПИ-трубы

Перед монтажом фасонных частей или фасонных изделий стыкуемые ГПИ-трубы должны быть специальным образом подготовлены к дальнейшим работам. Конец напорной ГПИ-трубы должен быть освобожден от полиэтиленовой оболочки и слоя теплоизоляции.

Минимальная длина подготавливаемого к монтажным работам участка ГПИ-трубы обусловлена размерами фасонных частей или фасонных изделий, а также размерами применяемых монтажных инструментов.

Рекомендуемая длина подготавливаемого участка ГПИ-трубы приведена в таблице ниже 4.4.1 Уменьшение рекомендуемого значения приводит к существенному усложнению или невозможности проведения монтажных работ.

Увеличение рекомендуемого значения может привести к усложнению работ то тепло- и гидроизоляции стыкового соединения.

Подготовка ГПИ-трубы к монтажу

Порядок проведения работ

1. Снять транспортную заглушку (плёнку) с торца ГПИ-трубы. При помощи рулетки (линейки) отмерить от торца ГПИ-трубы необходимую длину в соответствии со значениями таблицы (столбец 3). Поставить соответствующую метку на полиэтиленовой оболочке ГПИ-трубы.

2. Ножом (или ножовкой) надрезать полиэтиленовую оболочку в соответствии с нанесенной меткой.
Внимание! Полимерная труба не должна быть повреждена. Рекомендуемая глубина надреза составляет 10-15 мм.

3. Надрезать полиэтиленовую оболочку от надреза до торца ГПИ-трубы. Глубина надреза - не более 10 мм.

4. Удалить полиэтиленовую оболочку с конца ГПИ-трубы.

5. Сбить молотком освобождённый от полиэтиленовой оболочки слой теплоизоляции. При необходимости остатки теплоизоляции удалить ножом или другим подручным инструментом.
Внимание! Поверхность полимерной трубы не должна быть повреждена.

6. При помощи трубореза выровнять торец напорной ГПИ-трубы (обрезать конец ГПИ-трубы перпендикулярно продольной оси) на расстоянии 30 мм от конца ГПИ-трубы.

Инструменты и материалы

• сварочный аппарат
• комплект гидравлического инструмента
• газовая горелка (фен промышленный, паяльная лампа)
• спиртовой раствор
• ветошь, чистящая салфетка

Используемые изделия и материалы

• пресс-фитинг концевой
• втулка (1 шт)
• гильза надвижная (1 шт)
• отрезок стальной трубы (длина не менее L = 400 мм)
• окончание термоусаживаемое

Подготовительные работы

1. Перед проведением монтажных работ ко втулке пресс-фитинга предварительно должен быть приварен отрезок стальной ГПИ-трубы длиной не менее 400 мм
Внимание! Во избежание перегрева полимерной трубы все сварочные работы должны быть проведены до начала монтажа пресс-фитинга на трубу. После окончания сварочных работ пресс-фитингу необходимо дать остыть.

2. Произвести подготовку конца трубы к монтажу пресс-фитинга согласно таблице.

3. Надеть окончание термоусаживаемое на подготовленный к монтажу конец ГПИ-трубы.
Внимание! Не удалять защитную пленку с клеевого слоя окончания термоусаживаемого. Защитная пленка должна быть удалена непосредственно перед термоусадкой.

Монтаж пресс-фитинга

4. Надеть гильзу надвижную на напорную ГПИ-трубу внутренней фаской торцу напорной ГПИ-трубы

5 . Вставить втулку пресс-фитинга с приваренным металлическим патрубком внутрь напорной ГПИ-трубы до упора.

6. Подготовить гидравлический инструмент к работе: установить на гидро цилиндре опорную и подвижную губки, закрепить их фиксаторами. Необходимый размер губок тисков выбирается в зависимости от типоразмера пресс-фитинга.

7. Установить гидравлический инструмент таким образом, чтобы подвижная и опорная губки тисков вошли в сцепление с буртами на гильзе надвижной и втулке пресс-фитинга

8. При помощи гидравлического насоса произвести запрессовку пресс-фитинга. Во время запрессовки следить за тем, чтобы втулка пресс-фитинга полностью находилась внутри ГПИ-трубы без смещения.

9. После запрессовки визуально убедиться, что между буртом втулки пресс-фитинга и торцом гильзы надвижной нет зазоров

Завершение работы

10. Очистить конец полиэтиленовой оболочки трубы от пыли и грязи (минимум на 100 мм). Обработать эту поверхность наждачной бумагой и очистить ветошью (салфеткой) со спиртовым раствором (или другим растворителем). Очистить ветошью (салфеткой) поверхность полимерной трубы между пресс-фитингом и концом изоляции.
Удалить пленку, защищающие клеевой слой на окончании термоусаживаемом. Усадить окончание термоусаживаемое, равномерно нагревая его с помощью газовой. Во время усадки пламя горелки необходимо перемещать вокруг ГПИ-трубы, равномерно прогревая всю поверхность окончания трмоусаживаемого

Работы по изоляции пресс-тройника (пресс-муфт, пресс-муфт редукционных, пресс-отводов)
изоляция проводится аналогично пресс-тройник

Инструменты и материалы

• ножовка или пила дисковая
• комплект гаечных ключей
• электрическая дрель со специальной насадкой

Используемые изделия и материалы

• комплект для изоляции стыкового соединения - КИС ГПИ-Т (КИС ГПИ-ПК, КИС ГПИ-О)
• кожух полимерный

Порядок проведения работ

1. Обрезать концы верхней и нижней половин полимерного кожуха по уровню метки, соответствующей наружному диаметру защитной оболочки ГПИ-трубы

2. Нанести герметик на обе половины полимерного кожуха в местах последующего прилегания
поверхности защитных оболочек ГПИ-труб.
Герметик должен быть нанесен по всему периметру прилегания ГПИ-трубы непрерывной полосой
толщиной не менее 5 мм.

3. Расположить нижнюю половину полимерного кожуха под изолируемым тройником таким образом, чтобы она плотно прилегала к поверхности ГПИ- труб в местах нанесения герметика. Зафиксировать конструкцию при помощи подручных средств до завершения процесса монтажа. В качестве подручных средств использовать деревянные бруски, мешки с песком или другие подходящие для этого средства.

4. Нанести герметик на нижнюю половину полимерного кожуха по линии последующего соединения с верхней половиной. Герметик должен быть нанесен по всей длине непрерывной полосой толщиной не менее 5 мм.

5. Установить верхнюю половину полимерного кожуха; совместить отверстия для болтов на верхней и нижней половинах кожуха.

6. Соединить верхнюю и нижнюю половины полимерного кожуха при помощи крепежных элементов.

7. Выкрутить пробку для заливки пены в верхней половине кожуха. Приготовить смесь компонентов ППУ путем перемешивания их при помощи электродрели со специальной насадкой в полимерном ведре. Залить полученную смесь через заливочное отверстие.

8. После завершения процесса пенообразования закрутить герметизирующую пробку. В зависимости от температуры окружающей среды время пенообразования может изменяться.

Работы по изоляции стыкового соединения

Инструменты и материалы

• дрель, сверло перьевое (D = 20 мм)
• газовая горелка
• линейка (или рулетка)
• инструмент для заваривания пробок
• растворитель
• ветошь, чистящая салфетка
• наждачная бумага
• маркер
• электрическая дрель со специальной насадкой

Используемые изделия и материалы

• комплект для изоляции стыкового соединения КИС-ГПИ
• муфта термоусаживаемая (1 шт)

Порядок проведения работ

1. Поверхность трубы, по которой перемещается муфта, должна быть очищена от грязи и обезжирена. Упаковочная пленка не снимается до начала работ по изоляции стыка.

2. Произвести работы по монтажу фасонной части.

3. Обезжирить растворителем (или другим спиртосодержащим раствором) полиэтиленовую оболочку ГПИ-труб с обеих сторон от стыка на расстоянии 150-200 мм. Тщательно зачистить наждачной бумагой и повторно обезжирить растворителем.

4. Используйте рулетку или линейку, отцентрировать положение муфты, относительно оси стыка; нанести маркером соответствующие риски. При этом ранее подготовленные (обезжиренные) поверхности полиэтиленовых оболочек ГПИ-труб должны выходить за габариты муфты минимум на 10 мм с обеих сторон.

5. Удалить упаковочную пленку с поверхности муфты. Надвинуть муфту на стык, расположив ее в соответствии с ранее нанесенными рисками. Внутренняя поверхность муфты должна быть сухой и чистой.

6. Прогреть пламенем газовой горелки полиэтиленовую оболочку с двух сторон стыка. Обернуть вокруг прогретой оболочки и зафиксировать ленту клеевую с двух сторон стыка. Надвинуть муфту на место стыка. Усадить муфту пламенем газовой горелки

7. Зачистить наждачной бумагой область наклейки термоусаживаемой ленты на полиэтиленовой оболочке и термоусаживаемой муфте. Обезжирить места наклейки. Обернуть термоусаживаемой лентой край муфты и полиэтиленовой оболочки с равномерным нахлестом, подогревая ленту пламенем горелки. Провести термоусадку ленты.

8. С помощью линейки (рулетки) определить среднюю точку на верхней поверхности муфты, нанести метку

9. Перьевым сверлом (D=20 мм) просверлить отверстие для заливки пенополиуретана

10. Приготовить смесь компонентов ППУ путем перемешивания их при помощи электродрели со специальной насадкой в полимерном ведре. Залить полученную смесь через приготовленное отверстие Вставить в заливочное отверстие пробку дренажную.

Эксплуатация трубопроводов из ГПИ-труб

При проектировании водяных тепловых сетей следует применять ГПИ-трубы, конструкцию, тип, размер, упаковку и массу которых выбирают согласно каталогам изготовителей ГПИ-труб. При проектировании необходимо руководствоваться информацией, приведенной в альбоме типовых решений ООО «Изоком Пласт»
Расчетную долговечность полиэтиленовой трубы, тепловой изоляции и полиэтиленовой оболочки определяют в соответствии с СТБ 1333.0, СТБ 1333.2, СТБ 1333.3.
Расчет эксплуатационных параметров армированных труб (рабочего давления, срока службы и рабочей температуры), работающих при переменных температурах, проводят на основании температурно-временной зависимости прочности в соответствии с правилом Майнера по ГОСТ Р ИСО 13760-2021. Расчетный срок службы ГПИ-труб должен быть указан в ТНПА на их изготовление. Могут быть установлены другие температурные режимы эксплуатации и срок службы.
Система оперативного дистанционного контроля (СОДК) не предусматривается.

Водяные тепловые сети из ГПИ-труб в период эксплуатации не должны подвергаться ежегодным гидравлическим испытаниям, а также испытаниям на расчетную температуру и тепловые потери, проверкам на наличие потенциала блуждающих токов.
