В 2002 году в Беларуси было принято решение, согласно которому строительство новых теплосетей и реконструкция существующих должны производиться с использованием предварительно изолированных труб. За годы успешного применения ПИ-труб их высокие качественные и эксплуатационные характеристики показали свою эффективность. Однако технологии не стоят на месте — на рынок приходят усовершенствованные и экономически более выгодные продукты. Гибкие предварительно изолированные трубы (ГПИ-трубы) — одна из таких технологий, уже отлично зарекомендовавшая себя на Западе и активно развивающаяся в странах ЕАЭС.
Мировой рынок предизолированных труб демонстрирует устойчивый рост, что подтверждает актуальность и востребованность данной продукции.
Основными драйверами этого роста являются:
- растущий спрос на энергоэффективные решения в теплоснабжении;
- активное внедрение систем централизованного теплоснабжения и охлаждения;
- ужесточение государственных норм и стимулирование применения эффективной изоляции.
Технология ГПИ-труб «Изоком Пласт»
ООО «Изоком Пласт» — единственное в Беларуси предприятие полного цикла по производству гибких предварительно изолированных трубопроводов (ГПИ-труб). На территории Евразийского экономического союза гибкие полимерные трубы на вспенивателе циклопентан не производит ни одно предприятие, кроме «Изоком Пласт».
Конструкция ГПИ-трубы представляет собой многослойную систему, состоящую из:
- напорной трубыиз сшитого полиэтилена (PE-Xa) или полиэтилена повышенной термостойкости (PE-RT);
- слоя тепловой изоляциииз пенополиуретана (ППУ);
- защитной полиэтиленовой оболочки.
Инновационная технология изоляции на основе циклопентана
Главным вызовом для любых изолированных труб является «старение» изоляции — постепенное ухудшение ее свойств из-за диффузии газов. Теплопроводность ППУ напрямую зависит от состава газа в его закрытых ячейках:
- доля газа в массиве ППУ-изоляции составляет около 92%, остальные 8% — твердый полимер.
- газовый состав определяет свойства теплопроводности ППУ.
Традиционные решения на основе углекислого газа (CO₂) быстро теряют свои свойства: CO₂ легко диффундирует наружу, замещаясь воздухом с более высокой теплопроводностью. Это приводит к росту теплопотерь на 20–30% уже в первые 5–10 лет эксплуатации.
Технология «Изоком Пласт» использует в качестве вспенивателя циклопентан. Этот углеводород обладает:
- низкой теплопроводностью;
- низкой скоростью диффузиичерез полимерную матрицу ППУ, что обеспечивает стабильность теплоизоляционных свойствна протяжении всего срока службы.
Преимущества непрерывного производства
ГПИ-трубы «Изоком» изготавливаются непрерывным способом. Основные преимущества этой технологии:
- низкая плотность ППУ, определяющая низкую теплопроводность;
- низкий расход материала;
- снижение тепловых потерь до 20%по сравнению с периодическими методами производства.
По результатам испытаний теплоизоляции ГПИ-труб методом «трубы в трубе» (EN ISO 8497:1996), коэффициент теплопроводности при плотности 60,8 кг/м³ составил λ₅₀ = 0,0258 Вт/(м·К).
Ключевые преимущества ГПИ-труб «Изоком Пласт»
1. Энергоэффективность на протяжении всего жизненного цикла
Согласно технико-экономическому анализу, проведенному ГП «Институт жилища – НИПТИС им. Атаева С. С.»:
| Показатель | На циклопентане | На CO₂ (водном вспенивателе) |
|---|---|---|
| Коэффициент теплопроводности при вводе в эксплуатацию | 0,0248 Вт/(м·К) | 0,031 Вт/(м·К) |
| Коэффициент теплопроводности через 30 лет | 0,0336 Вт/(м·К) | 0,0394 Вт/(м·К) |
Это обеспечивает Снижение теплопотерь на 16–18% для новых труб; на 11–16% в период эксплуатации; годовую экономию условного топлива в среднем 16% для систем отопления.
Продукция на основе этой технологии дважды, в 2021 и 2025 годах, удостаивалась высшей награды Республиканского конкурса «Лидер энергоэффективности» в номинации «Энергоэффективный продукт года»
Высокая теплостойкость
ГПИ-трубы «Изоком» способны выдерживать температуру до +115°С при давлении до 1,6 МПа, сохраняя прочность и химическую стойкость. Это позволяет применять их в нагруженных участках тепловых сетей. Номенклатура включает исполнения ГПИ-труб с максимальной температурой теплоностителя до 95°С, 115°С по графику качественного регулирования с рабочим давлением до 1,6 МПа.
Простота и скорость монтажа
Технология изготовления ГПИ-труб объединяет преимущества термостойких полиэтиленов и оптимальные технологии производства:
- трубы имеют небольшой вес(в 5–7 раз легче стальных аналогов);
- высокая скорость монтажа с использованием гидравлического инструмента;
- небольшой объем монтажных работ уменьшает потенциально проблемные места
Гибкость и удобство прокладки
Конструкция и физические характеристики материалов обеспечивают трубам гибкость, что позволяет:
- прокладывать трубопроводы в самых сложных условиях;
- выбирать оптимальный способ прокладки в городских условиях;
- отказаться от устройства компенсаторов и неподвижных опор.
Устойчивость к химическим воздействиям
ГПИ-трубы обладают устойчивостью к воздействию различных щелочей, кислот и других химических соединений, что расширяет сферу их применения. Дополнительные преимущества включают:
- Низкую шероховатость внутренней поверхности;
- Стойкость к абразивному износу;
- Способность компенсировать гидравлические удары.
Область применения
ГПИ-трубы «Изоком Пласт» предназначены для:
- систем отопления (внутриквартальные и распределительные сети);
- горячего водоснабжения;
- холодного водоснабжения;
- бесканальной/канальной подземной прокладки тепловых сетей.

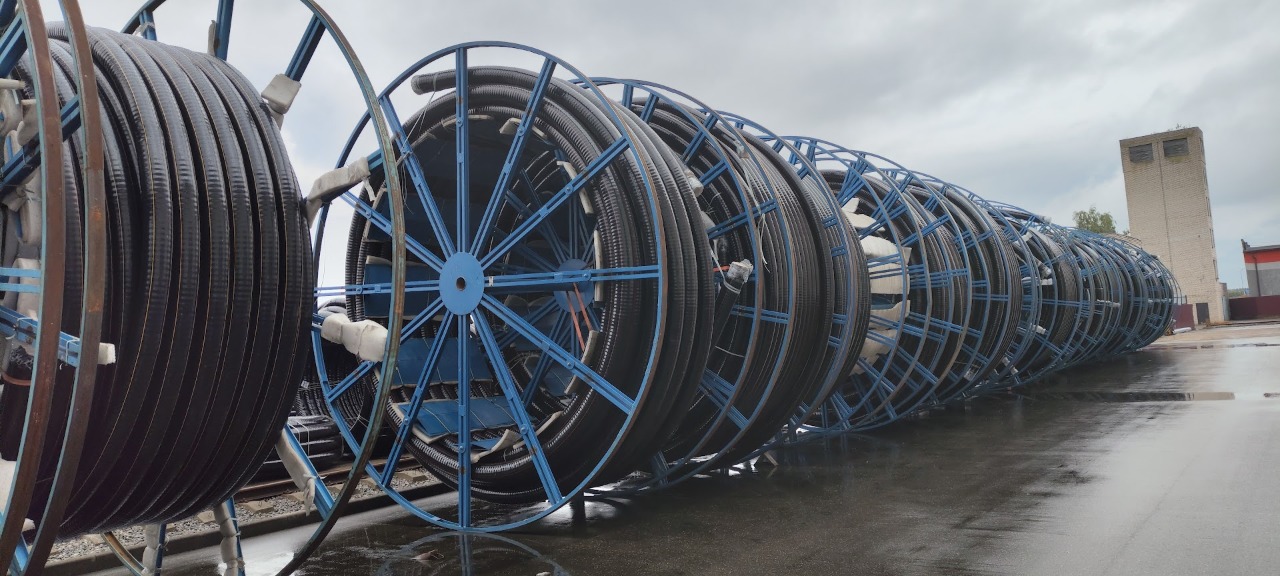

Диапазон выпускаемых диаметров — от 25 до 225 мм, в бухтах (кроме д. 225).
Заключение
Гибкие предварительно изолированные трубы «Изоком Пласт» представляют собой современное энергоэффективное решение, соответствующее мировым тенденциям развития теплосетевой инфраструктуры. Инновационная технология изоляции на основе циклопентана в сочетании с непрерывным методом производства обеспечивает:
- Стабильныйкоэффициент теплопроводности на протяжении всего 50-летнего срока службы;
- Снижение теплопотерь на 16–20%по сравнению с традиционными решениями;
- Существенную экономию эксплуатационных затрат.
Признание на государственном уровне — две победы в конкурсе «Лидер энергоэффективности» — подтверждает, что ГПИ-трубы «Изоком Пласт» являются проверенной временем технологией, которая приводит к большей экономии при транспортировке теплоносителей и позволяет существенно сокращать тепловые потери обеспечивая долговечность применения.
